Термо-баростойкая кабельная платформа ГИС диаметром 76мм «КАСКАД-Т-76»
Описание — Платформа включает в себя скважинные приборы (модули) диаметром 76мм, сохраняющие работоспособность при температуре до 200ºС и давлении 140МПа, и наземное оборудование серии «КАСКАД», предназначенные для проведения геофизических исследований открытого ствола вертикальных, наклонно направленных скважин диаметром от 110 мм до 250 мм, бурящихся на нефть и газ, заполненных промывочной жидкостью, с использованием трехжильного геофизического кабеля длиной до 7000 м

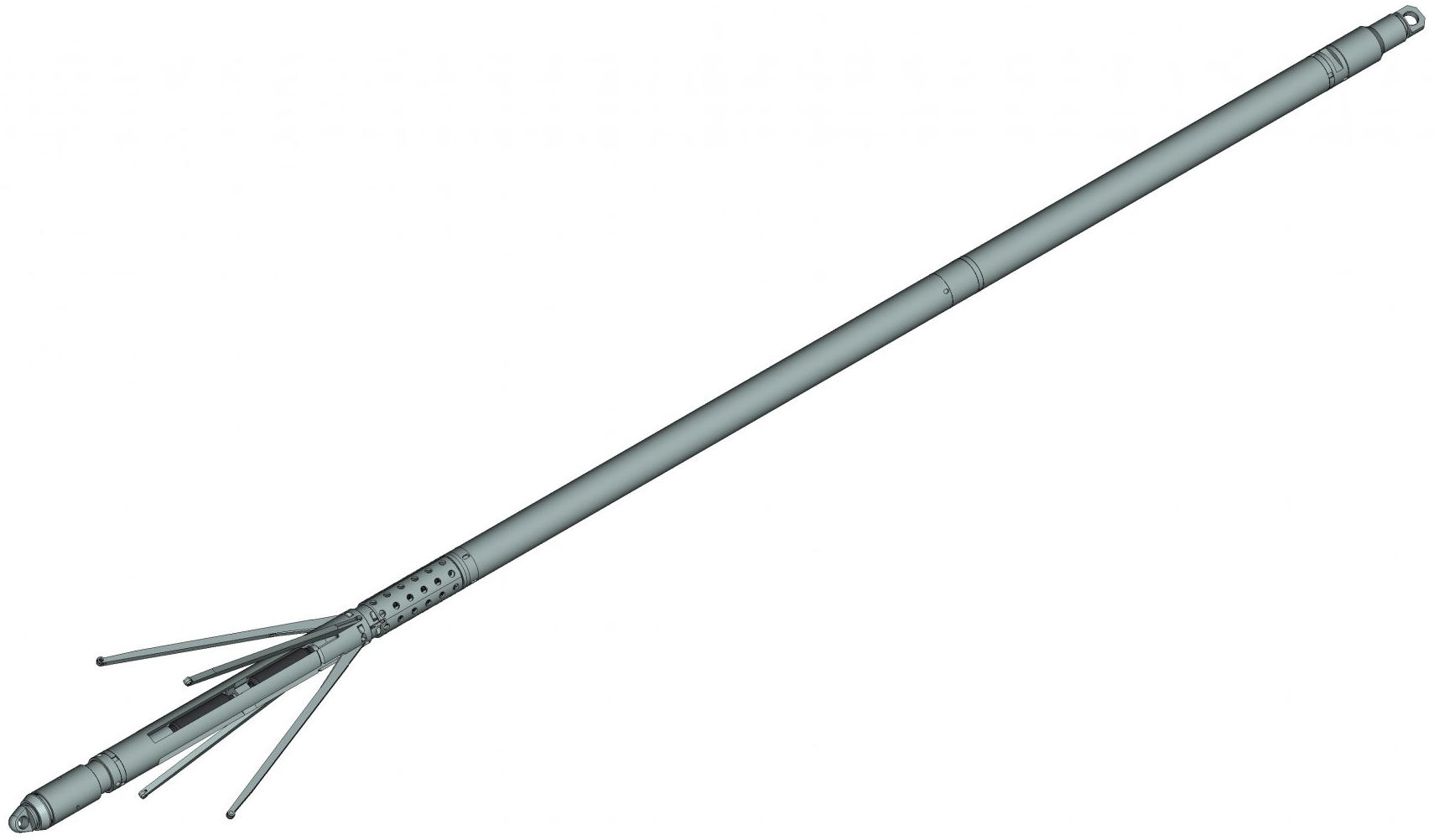

Предназначен — для независимого измерения четырёх радиусов в скважине в двух взаимно перпендикулярных плоскостях
Решаемые задачи:
- измерение диаметра скважины;
- поиск желобов;
- подсчёт объёма затрубного пространства скважины;
- контроль технического состояния скважины и др.
Шифр модуля — 4СКП-Т-76-200/140
Применяется — в открытом и закрытом стволе нефтегазовых скважин
Предназначен — для измерения массового содержания в горных породах естественных радиоактивных элементов (ЕРЭ): тория (Th), урана (U) и калия (K)
Решаемые задачи —
- корреляция разрезов скважин и литологических изменений;
- детальное литологическое расчленение;
- оценка глинистости;
- стратиграфические исследования;
- определение/уточнение фильтрационно-емкостных свойств;
- определение/уточнение минерального состава пород
Шифр модуля — СГК-1024-Т-76-200/140
Применяется — для исследования открытого и закрытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью
Предназначен — для измерений в непрерывном режиме азимута и зенитного угла скважины, а также углов поворота корпуса скважинного прибора относительно магнитного меридиана и апсидальной плоскости скважины
Решаемые задачи:
- определение истинных глубин залегания продуктивных пластов;
- контроля направления оси ствола скважины в пространстве в процессе бурения
Шифр модуля — ИМР-Т-76-200/140
Применяется — для исследования необсаженных скважин с измерением азимута, зенитного угла и угла поворота, а также для исследования обсаженных скважин с измерением только зенитного угла
Предназначен — для измерения кажущейся удельной электрической проводимости горных пород, пересеченных скважиной методом пятизондового индукционного каротажа с одновременной регистрацией активных и реактивных компонент кажущейся проводимости по каждому зонду. Дополнительно сигнал ПС в аналоговом виде транслируется по 3 жиле кабеля
Решаемые задачи:
- выделение электрически однородных пластов и пластов с зоной проникновения, определение вида проникновения;
- определение УЭС неизмененной части пласта и промытой зоны, а также глубины зоны проникновения;
- выделение проницаемых интервалов, оценка характера насыщения и оценка коэффициента нефтегазонасыщенности
Шифр модуля — 5ИК-Т-76-200/140
Применяется — в открытом стволе нефтегазовых скважин, заполненных промывочной жидкостью на водной или нефтяной основе

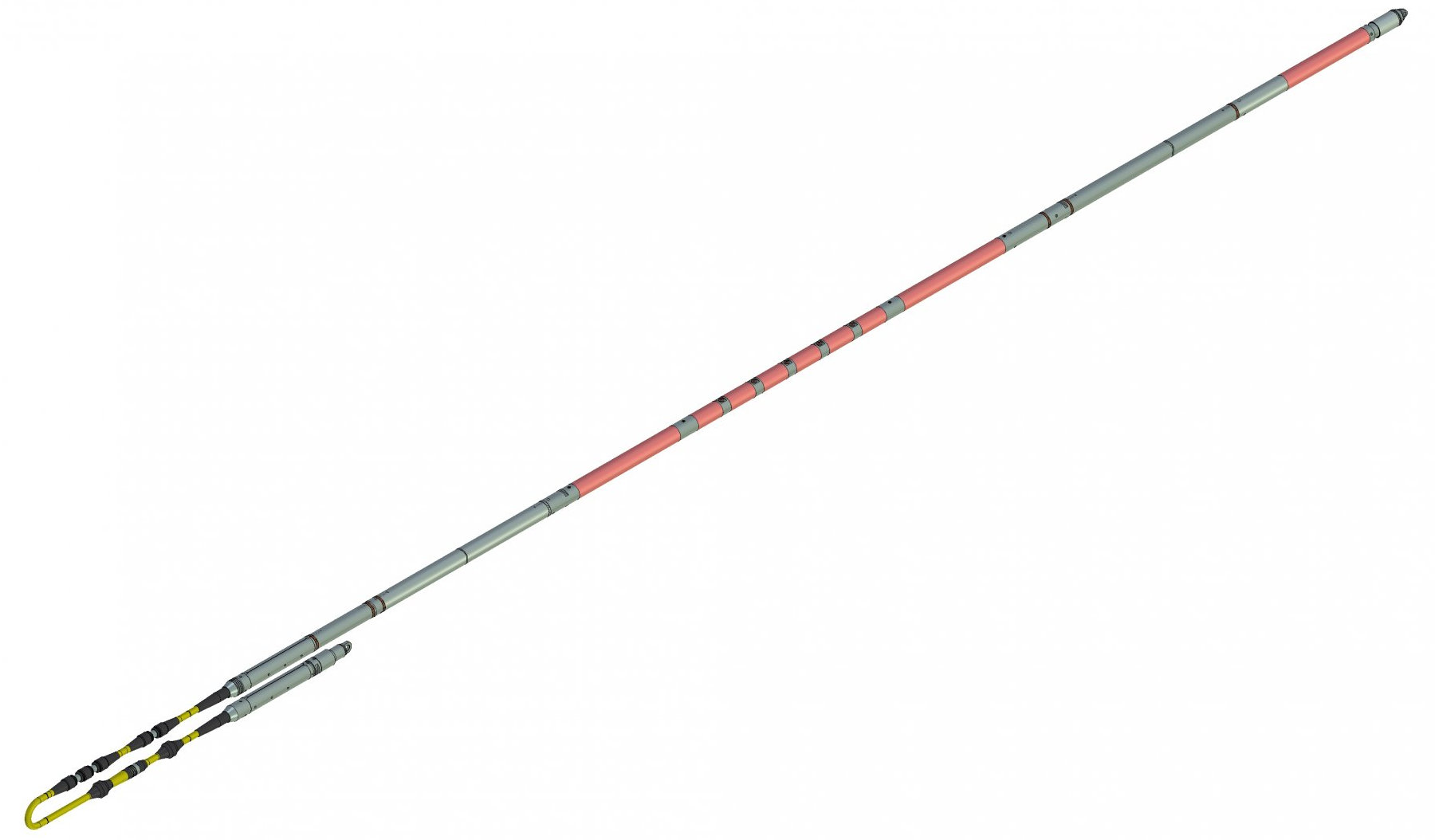

Предназначен — для измерения кажущегося удельного электрического сопротивления горных пород, пересеченных скважиной, методами стандартного каротажа (КС), бокового каротажного зондирования (БКЗ) и семиэлектродного (БК-7) и девятиэлектродного (БК-9) бокового каротажа, удельного электрического сопротивления промывочной жидкости (резистивиметр), потенциала самопроизвольной поляризации (ПС)
- Решаемые задачи:
выделение коллекторов в разрезе нефтегазовых скважин; - оценка удельного электрического сопротивления пластов;
- оценка насыщенности коллекторов
Шифр модуля — 2БК7/9+БКЗ-Т-76-200/140
Применяется — в открытом стволе нефтегазовых скважин, заполненных водной промывочной жидкостью
Предназначен — для измерения объемной плотности горных пород и индекса фотоэлектрического поглощения горных пород
Решаемые задачи:
- определение плотности и пористости горных пород;
- определение индекса фотоэлектрического поглощения и оценка минерального состава горных пород;
- детальное литологическое расчленение;
- определение/уточнение фильтрационно-емкостных свойств
Шифр модуля — 3ГГКЛП-Т-90-200/140
Применяется — для исследования открытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью
Предназначен — для измерения мощности экспозиционной дозы (МЭД) естественного гамма-излучения и водонасыщенной пористости пород методом нейтронного гамма-каротажа
Решаемые задачи:
- корреляция разрезов скважин и литологических изменений;
- детальное литологическое расчленение;
- выделение газоносных пластов, газожидкостного водонефтяного контакта;
- определение коэффициента пористости пластов;
- определение коэффициента газонасыщенности
Шифр модуля — НГК-Т-76-200/140
Применяется — для исследования открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью
Предназначен — для измерения мощности экспозиционной дозы (МЭД) естественного гамма-излучения. Прибор дополнительно снабжен активным локатором муфт для индикации муфтовых соединений обсадной колонны.
Решаемые задачи:
- литологическое расчленение и корреляция разрезов скважин;
- индикация муфтовых соединений обсадной колонны и привязка к разрезу скважины
Шифр модуля — ГК+ЛМ-Т-76-200/140
Применяется — для исследования открытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью
Предназначен — для измерения параметров распространения головных волн и волны по обсадной колонне
Решаемые задачи —
- определение коэффициента пористости и модулей упругости пород в скважинах с открытым стволом;
- оценка качества цементирования обсадной колонны
Шифр модуля — 4АК-Т-76-200/140
Применяется — в скважинах с открытым стволом и обсаженных, заполненных жидко¬стью на водной или нефтяной основе
