Термо-баростойкая кабельная платформа ГИС диаметром 90мм «КАСКАД-К-90»
Описание — Платформа включает в себя скважинные приборы (модули) диаметром 90мм, сохраняющие работоспособность при температуре до 200ºС и давлении 140МПа, и наземное оборудование серии «КАСКАД», предназначенные для проведения геофизических исследований открытого ствола вертикальных, наклонно направленных скважин диаметром от 120 мм до 350 мм, бурящихся на нефть и газ, заполненных промывочной жидкостью, с использованием трехжильного геофизического кабеля длиной до 7000 м.
Предназначен — для измерения кажущейся удельной электрической проводимости горных пород, пересеченных скважиной методом пятизондового индукционного каротажа с одновременной регистрацией активных и реактивных компонент кажущейся проводимости по каждому зонду. Дополнительно сигнал ПС в аналоговом виде транслируется по 3 жиле кабеля
Решаемые задачи:
- выделение электрически однородных пластов и пластов с зоной проникновения, определение вида проникновения;
- определение УЭС неизмененной части пласта и промытой зоны, а также глубины зоны проникновения;
- выделение проницаемых интервалов, оценка характера насыщения и оценка коэффициента нефтегазонасыщенности
Шифр модуля — 5ИК-Т-76-200/140
Применяется — в открытом стволе нефтегазовых скважин, заполненных промывочной жидкостью на водной или нефтяной основе

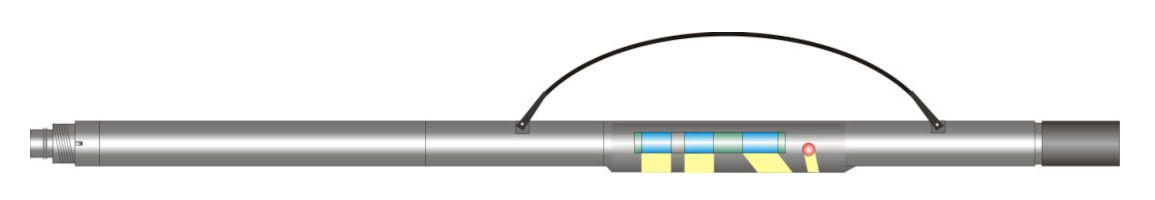

Предназначен — для измерения объемной плотности горных пород и индекса фотоэлектрического поглощения горных пород
Решаемые задачи:
- определение плотности и пористости горных пород;
- определение индекса фотоэлектрического поглощения и оценка минерального состава горных пород; детальное литологическое расчленение;
- определение/уточнение фильтрационно-емкостных свойств
Шифр модуля — 3ГГКЛП-Т-90-200/140
Применяется — для исследования открытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью
Предназначен — для измерения параметров распространения головных волн и волны по обсадной колонне
Решаемые задач:
- определение коэффициента пористости и модулей упругости пород в скважинах с открытым стволом;
- оценка качества цементирования обсадной колонны
Шифр модуля — 4АК-Т-90-200/140
Применяется — в скважинах с открытым стволом и обсаженных, заполненных жидко¬стью на водной или нефтяной основе
Предназначен — для измерения мощности экспозиционной дозы (МЭД) естественного гамма-излучения горных пород и (или) эквивалентной массовой доли урана (Uэ)
Решаемые задачи:
- корреляция разрезов скважин и литологических изменений;
- детальное литологическое расчленение;
- оценка глинистости;
- определение/уточнение минерального состава пород;
- выявление радиогеохимических аномалий
Шифр модуля — ГК-Т-90-200/140
Применяется — для исследования открытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью

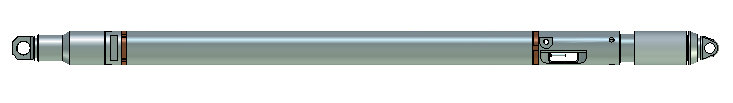

Предназначен — для измерения температуры и давления по стволу скважины
Решаемые задачи — определение температуры пород, геотермического градиента
Шифр модуля — ТД-Т-76-200/140
Применяется — для исследования открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью

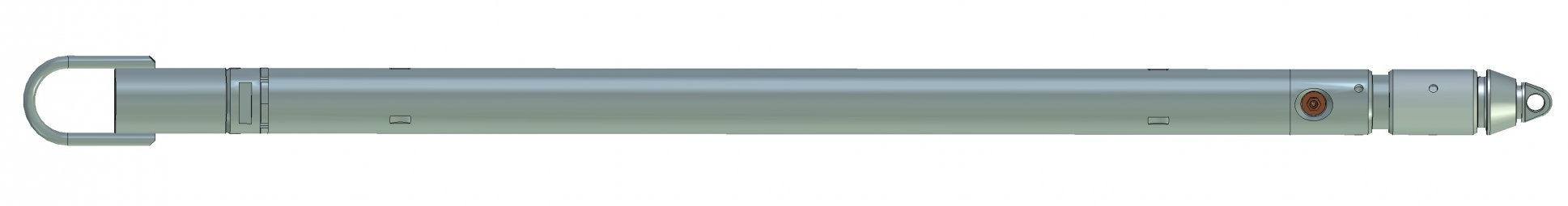

Предназначен — для измерения водонасыщенной пористости пород методом компенсированного нейтрон-нейтронного каротажа по тепловым нейтронам 2ННКт
Решаемые задачи:
- определение пористости пластов;
- корреляция разрезов скважин и литологических изменений;
- детальное литологическое расчленение;
- выделение газоносных пластов, газожидкостного и водонефтяного контакта;
- определение коэффициента газонасыщенности
Шифр модуля — 2ННКт-Т-90-200/140
Применяется — для исследования открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью

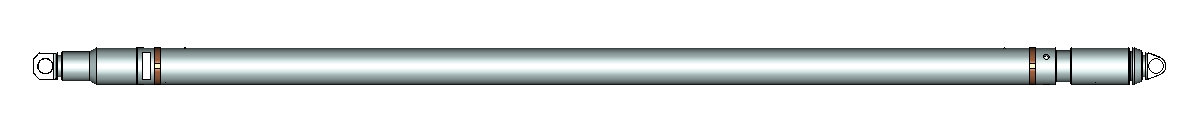

Предназначен — для индикации муфтовых соединений обсадной колонны
Решаемые задачи — привязка к разрезу
Шифр модуля — ЛМ-Т-90-200/140
Применяется — для определения положения муфтовых соединений обсадной колонны с целью взаимной привязки материалов ГИС по глубине

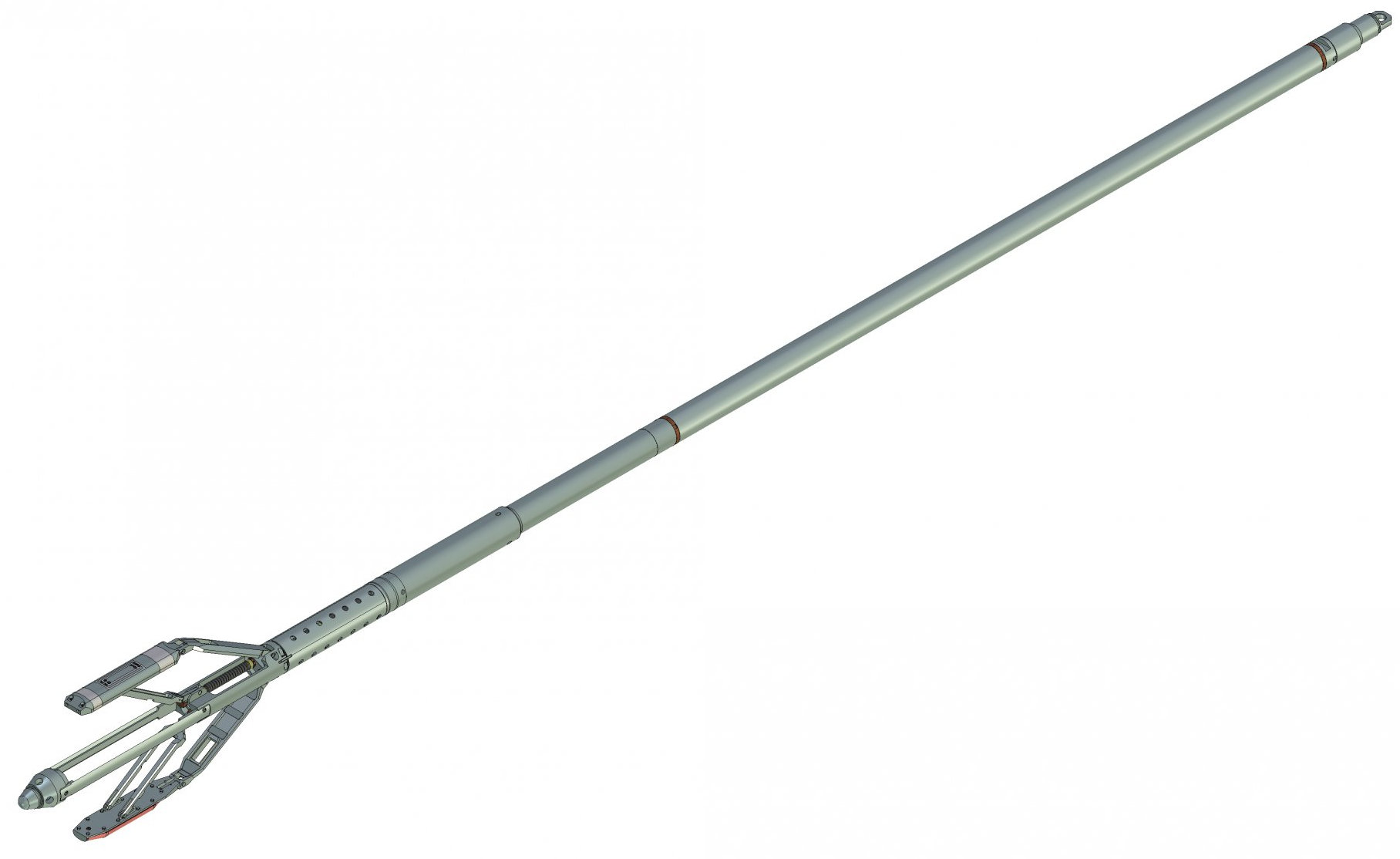

Предназначен — для измерения кажущегося удельного электрического сопротивления горных пород, пересеченных скважиной, методами микрокаротажа (МК) и бокового микрокаротажа (БМК) с одновременным измерением диаметра скважины
Решаемые задачи:
- выделение коллекторов в разрезе нефтегазовых скважин;
- оценка удельного электрического сопротивления прискважинной зоны пластов
Шифр модуля — МК+БМК+2Р-К-90-200/140
Применяется — в открытом стволе нефтегазовых скважин, заполненных водной промывочной жидкостью

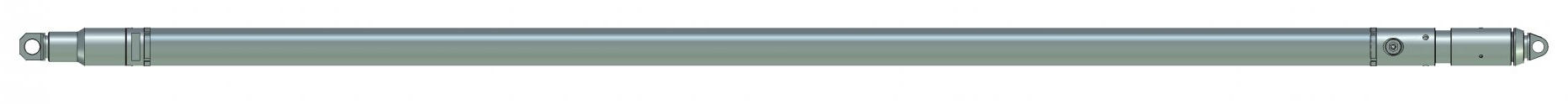

Предназначен — для измерения мощности экспозиционной дозы (МЭД) естественного гамма-излучения и водонасыщенной пористости пород методом нейтронного гамма-каротажа
Решаемые задачи:
- корреляция разрезов скважин и литологических изменений;
- детальное литологическое расчленение;
- выделение газоносных пластов, газожидкостного водонефтяного контакта;
- определение коэффициента пористости пластов;
- определение коэффициента газонасыщенности
Шифр модуля — НГК-Т-90-200/140
Применяется — для исследования открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью
