Кабельно-автономная платформа ГИС диаметром 76мм «КАСКАД-К/А-76»
Описание — Цифровые программно-аппаратные платформы для ГИС открытого и закрытого ствола скважин являются автоматизированной системой и содержат комплекс унифицированного скважинного и наземного оборудования, работающий под управлением специализированного программного обеспечения. Платформы выпускаются на основании ТУ 28.99.39-007-59912647-2022, разработанных в соответствии с требованиями ГОСТ Р 59554-2021 и имеют пакет необходимой разрешительной документации.

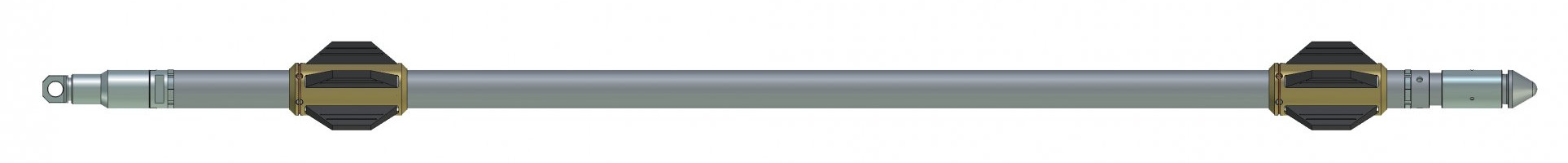

Предназначен — для измерений в непрерывном режиме азимута и зенитного угла скважины, а также углов поворота корпуса скважинного прибора относительно магнитного меридиана и апсидальной плоскости скважины
Решаемые задачи:
- определение пространственных координат ствола скважины;
- построение профиля скважины и др.
Шифр модуля — ИМР-К/А-76-150/100
Применяется — для исследования необсаженных скважин с измерением азимута, зенитного угла и угла поворота, а также для исследования обсаженных скважин с измерением только зенитного угла
Предназначен — для измерения кажущейся удельной электрической проводимости (σк) горных пород, пересеченных скважиной методом пятизондового индукционного каротажа с одновременной регистрацией активных и реактивных компонент кажущейся проводимости по каждому зонду. Дополнительно сигнал ПС в аналоговом виде транслируется по 3 жиле кабеля.
Решаемые задачи :
- выделение электрически однородных пластов и пластов с зоной проникновения, определение вида проникновения;
- определение УЭС неизмененной части пласта и промытой зоны, а также глубины зоны проникновения;
- выделение проницаемых интервалов, оценка характера насыщения и оценка коэффициента нефтегазонасыщенности.
Шифр модуля — 5ИК-К/А -76-150/100
Применяется — в открытом стволе нефтегазовых скважин, заполненных промывочной жидкостью на водной или нефтяной основе.

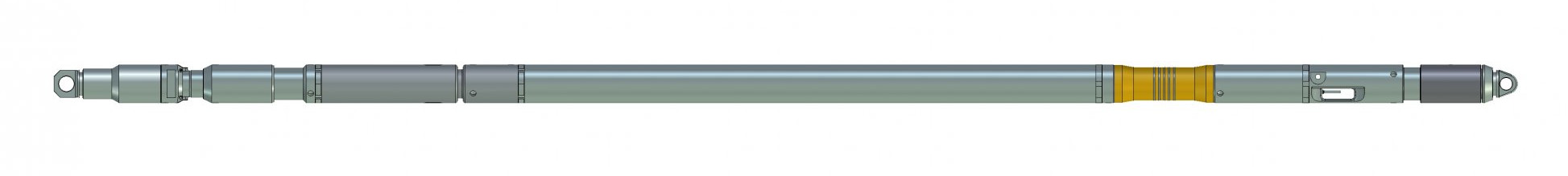

Предназначен — для проведения измерений технологических параметров в скважине: температуры (T°), гидростатического давления (P), удельного сопротивления раствора (ρc) и для контроля за процессом спускоподъемных операций – измерение величины натяжения на головке прибора, ускорения по трем осям, напряжения питания сборки и внутренней температуры модуля
Решаемые задачи:
- контроль за растяжением-сжатием и движением комплекса в скважине;
- определение удельного сопротивления промывочной жидкости в интервале исследований;
- определение температуры пластов горных пород, геотермического градиента;
- определение гидростатического давления по стволу скважины
Шифр модуля — МТК-К/А-76-150/100
Применяется — при исследовании открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью

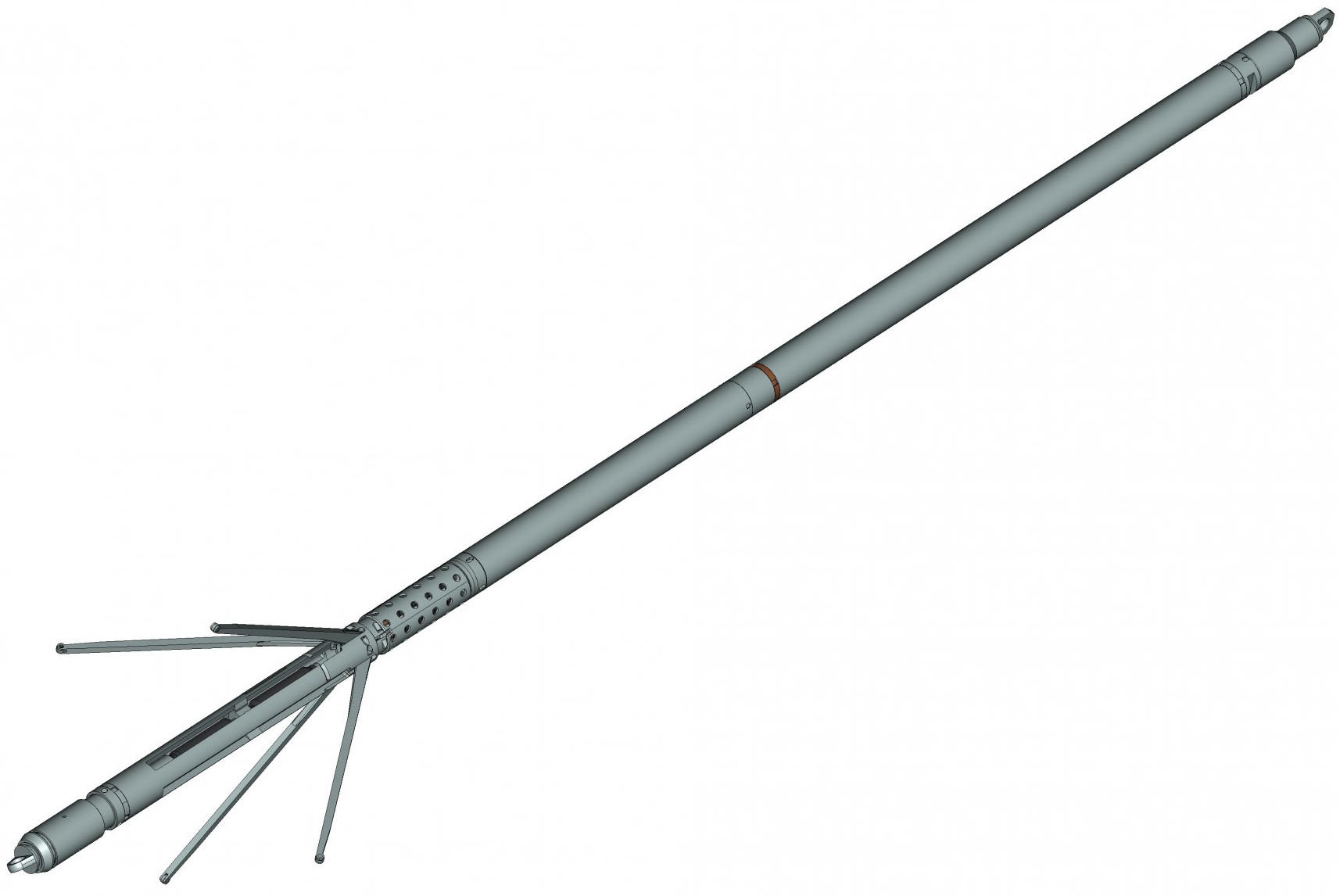

Предназначен — для независимого измерения шести радиусов в скважине
Решаемые задачи:
- измерение диаметра скважины;
- поиск желобов;
- подсчёт объёма затрубного пространства скважины;
- контроль технического состояния скважины и др.
Шифр модуля — 4СКП-КМ-76-150/100
Применяется — в открытом и закрытом стволе нефтегазовых скважин
Предназначен — для измерения параметров распространения головных волн и волны по обсадной колонне.
Решаемые задачи:
- определение коэффициента пористости и модулей упругости пород в скважинах с открытым стволом;
- оценка качества цементирования обсадной колонны
Шифр модуля — 4АК-К/А-76-120/100
Применяется — в скважинах с открытым стволом и обсаженных, заполненных жидкостью на водной или нефтяной основе

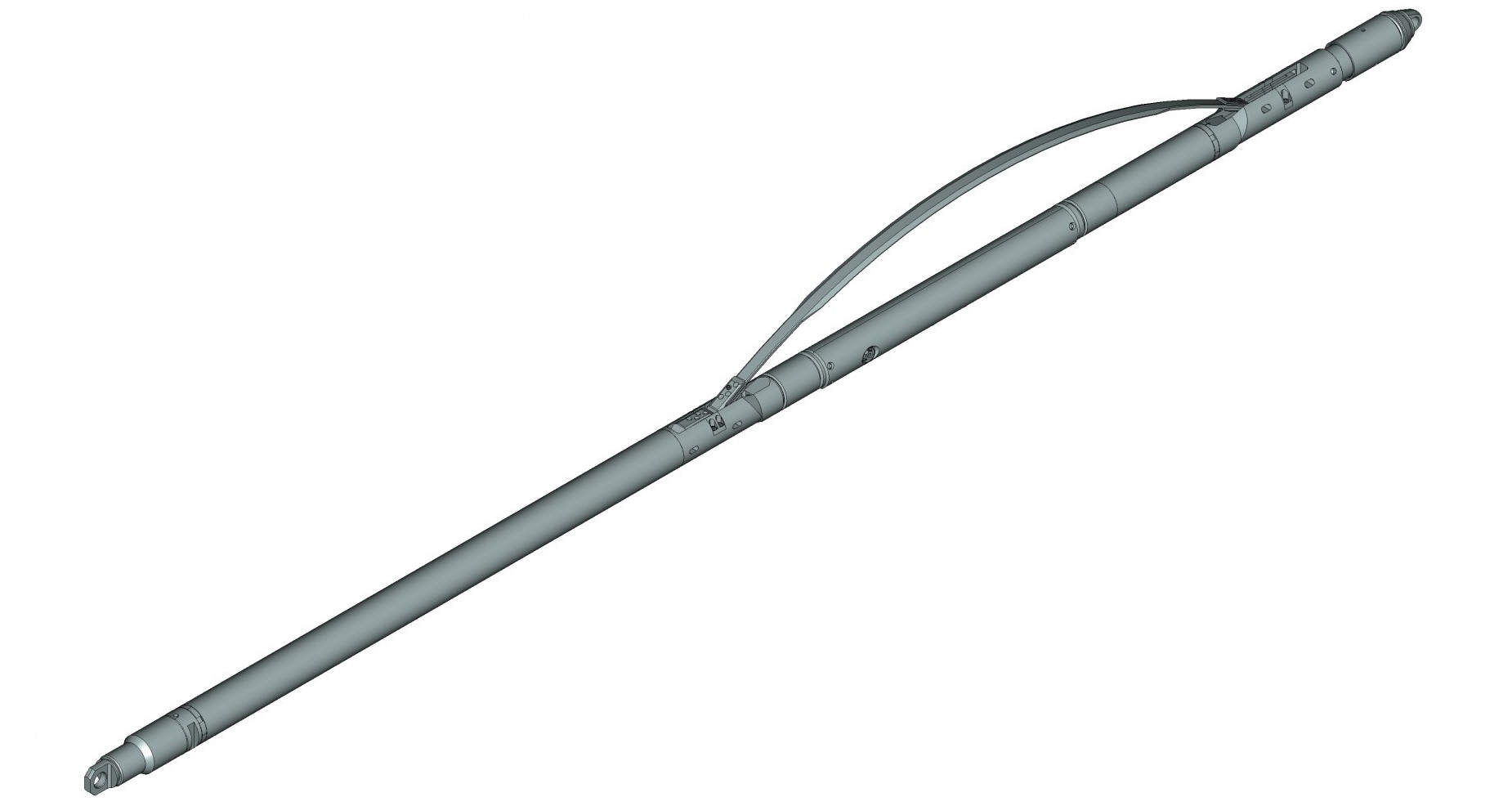

Решаемые задачи:
- определение плотности и пористости горных пород;
- определение индекса фотоэлектрического поглощения и оценка минерального состава горных пород;
- детальное литологическое расчленение;
- определение/уточнение фильтрационно-емкостных свойств
Шифр модуля — 3ГГКЛП-К/А-76-150/100

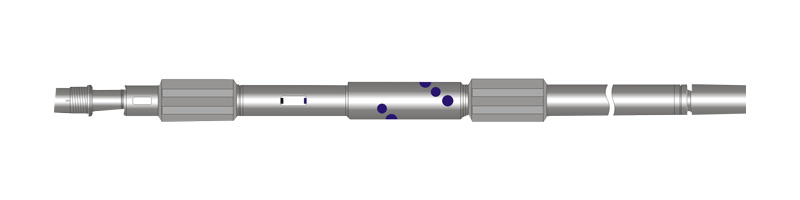

Предназначен — для измерения внутренней геометрии открытых стволов нефтегазовых скважин методом акустического каротажа на отраженных волнах
Решаемые задачи — определение профиля скважины по восьми внутренним радиусам в каждом поперечном сечении
Шифр модуля — АСПГ-К/А-76(150)-150/100
Применяется — в нефтегазовых скважинах, включая горизонтальные, заполненных жидкостью на водной или нефтяной основе с плотностью не более 1,2 г/см3

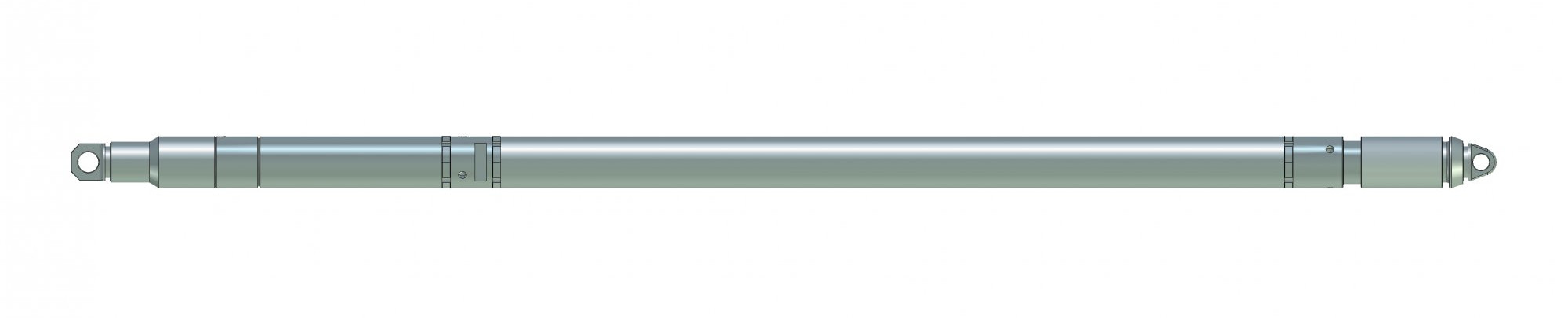

Предназначен — для организации работы комплекса модулей при проведении геофизических исследований на кабеле или на буровом инструменте, а также при использовании технологии «мокрого конца»
Решаемые задачи:
- обмен данными наземного оборудования и скважинных модулей;
- резервирование данных, полученных от скважинных модулей и наземного оборудования, в устройство внешней памяти TDISK;
- сбор данных от скважинных модулей в устройство внешней памяти TDISK
Шифр модуля — ТЛС-К/А-76-150/100
Применяется — в открытом/закрытом стволе нефтегазовых скважин, заполненных любой промывочной жидкостью

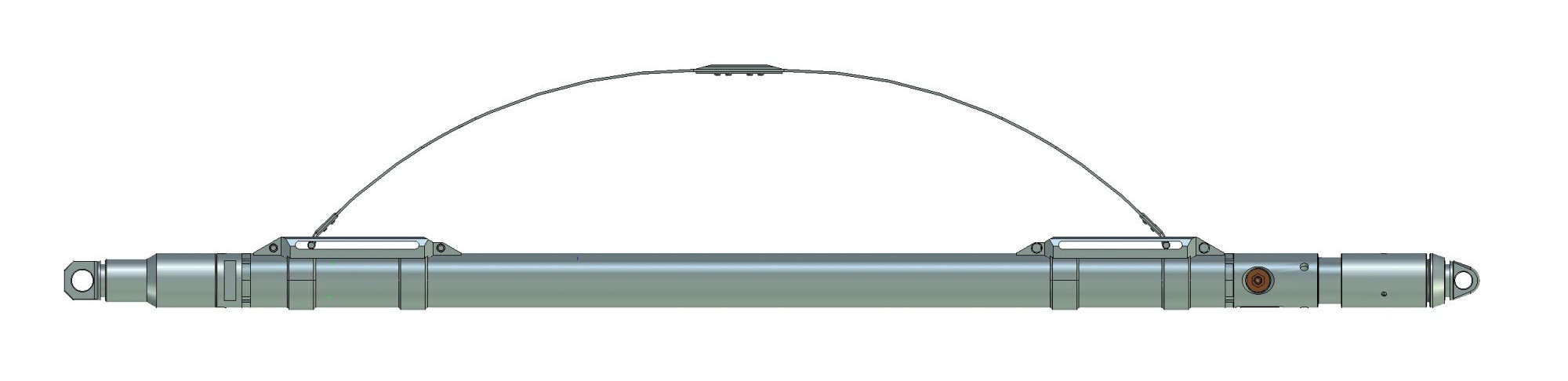

Предназначен — для измерения водонасыщенной пористости пород методом компенсированного нейтрон-нейтронного каротажа по тепловым нейтронам - 2ННК
Решаемые задачи:
- корреляция разрезов скважин и литологических изменений;
- детальное литологическое расчленение;
- определение пористости пластов;
- выделение газоносных пластов, газожидкостного и водонефтяного контакта;
- определение коэффициента газонасыщенности
Шифр модуля — 2ННК-К/А-76-150/100
Применяется — для исследования открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью
