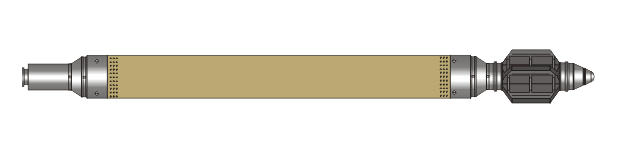

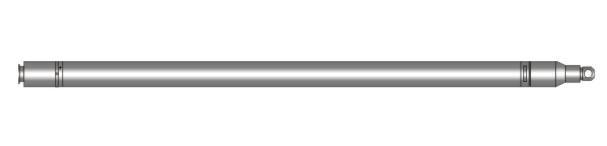

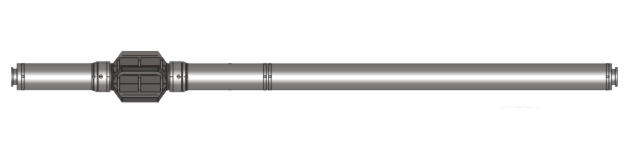

Прибор ядерно-магнитного каротажа

Категория товара

Характеристики

Предназначен — для определения структуры порового пространства, фильтрационно-емкостных свойств, состава и свойств флюидов на основе измерения и обработки кривой релаксации (T2) флюидов, заполняющих поровое пространство.
Решаемые задачи: 

определение дифференциальных спектров времен релаксации;
определение интегральных спектров времен релаксации;
определение парциальных спектров времен релаксации;
определение бинов;
определение общей пористости;
разделение общей пористости на составляющие: пористость глин, эффективная пористость, капилярно-связанная вода;
определение проницаемости по капиллярно-решеточной модели;
определение проницаемости по модели Тимура;
определение проницаемости по модели Тимура-Коатса;
определение проницаемости по модели среднего Т2;
выделение продуктивных интервалов и типизация флюидов в зоне проникновения фильтрата бурового раствора (в том числе с использованием карт D-T2).

Применяется — для исследования необсаженных интервалов нефтегазовых скважин методом ядерно-магнитного каротажа в сильном поле. Доставка прибора ЯМТК в зону исследования открытого ствола скважины осуществляется следующими способами:

на трёхжильном кабеле в скважинах с углом ствола менее 30°;
на буровом инструменте в скважинах с углом наклона более 30°.

ИНФОРМАТИВНОСТЬ ЯМТК

Расширенная информация для практики ГИС на основе непосредственных измерений:

Общая пористость, независимая от литологического состава. По измерениям оценивается пористость терригенных, карбонатных, магматических и метаморфических пород и их произвольных сочетаний в разрезе скважины
Характеристика структуры пустотного пространства, качественно соответствующая распределению пористости по размерам пор. Позволяет оценивать комплекс ФЕС пород, контролируемый распределением пор по размерам (Кпэф, Кво, Кпр и др.)
Чувствительность к составу флюида в зоне исследования на основе различия компонент флюида по вязкости. Позволяет выделять подвижные углеводороды в эффективных порах и оценивать их тип (легкие, средние, в ряде случаев - тяжелые нефти, битум)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА ЯМТК

Тип прибора	центрированный	прижимной	автономный
Пористость породы	1…100 %	1…100 %	1…100 %
Погрешность измерения	1 %	4 %	1 %
Скорость каротажа	80÷150 м/ч	80÷150 м/ч	80÷150 м/ч
Вертикальное разрешение	620 мм	620 мм	620 мм
Диаметр зоны исследования	240 - 340 мм	50 мм	240 - 340мм
Толщина зоны исследования	0.5 мм	0.5 мм	0.5 мм
Диаметр исследуемых скважин	121 - 260 мм	190 – 500 мм	121 - 260 мм
Температура	до 150 °C	до 125°C	до 110°C
Давление	до 120 МПа	до 100 МПа	до 120 МПа
Температура хранения	до - 50 °C	до - 50°C	до - 50°C
Количество эхо-сигналов	до 1000	до 1000	до 1000
Минимальное время TE	0.7 мс	0.7 мс	0.7 мс
Частота	≈600 кГц	≈600 кГц	≈600 кГц
Сопротивление ПЖ, не менее	0.04 Ом×м	0.01 Ом×м	0.07 Ом×м

Прибор ЯМТК защищен патентами РФ, США, Норвегии, Великобритании, Канады, Мексики и Германии: RU2181901, RU2367982, US7075298, DE10197175, CA2432230, WO2002/057809. Программное обеспечение «Nmr Processor» имеет свидетельство о регистрации программы RU2003612705.

Аппаратура ЯМТК нашла широкое применение в большинстве нефтегазоносных провинций России от Калининграда до Камчатки, в ближнем и дальнем зарубежье на месторождениях Северной и Южной Америк, Африки, Ближнего Востока.

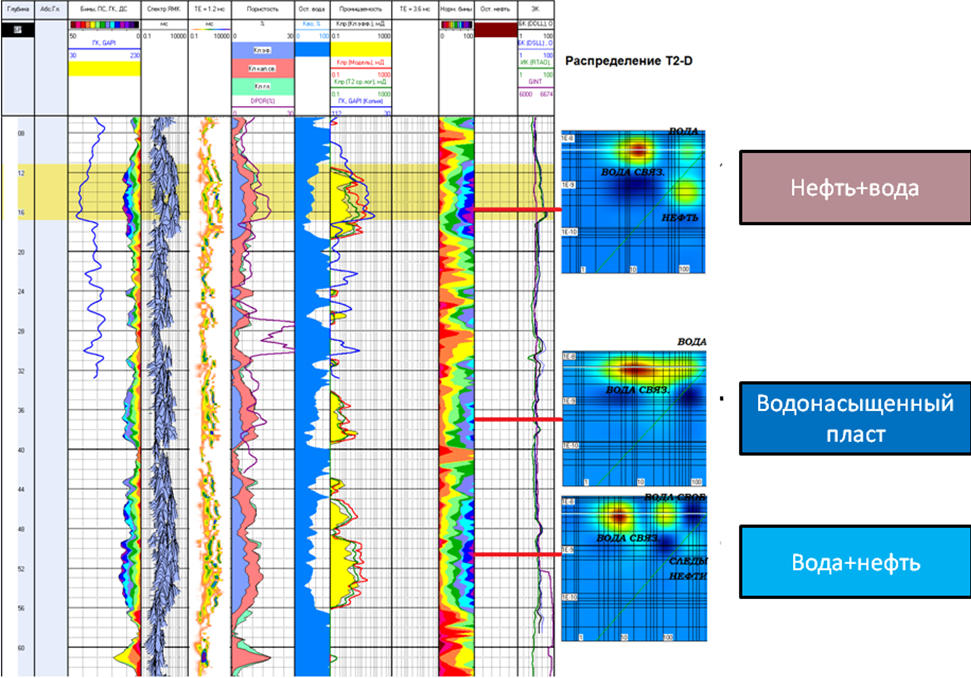

ПРИМЕР ПРИМЕНЕНИЯ С ТИПИЗАЦИЕЙ ФЛЮИДОВ ПО T2-D
