Характеристики
Предназначен — для измерения кажущейся удельной электрической проводимости горных пород, пересеченных скважиной методом многозондового индукционного каротажа с тремя разнонаправленными передатчиками (X, Y, Z) и системой приемников в трех направлениях (X, Y, Z), расположенных на различных расстояниях от группы передатчиков. В каждом зонде регистрируется как активная, так и реактивная компоненты кажущейся проводимости. Кроме того, регистрируются зенитный и азимутальный углы положения прибора в скважине. Дополнительно сигнал ПС в аналоговом виде транслируется по 3 жиле кабеля.
Решаемые задачи — выделение электрически однородных пластов и пластов с зоной проникновения, определение вида проникновения; определение УЭС неизмененной части пласта и промытой зоны, а также глубины зоны проникновения; выделение проницаемых интервалов, оценка характера насыщения и оценка коэффициента нефтегазонасыщенности; выделение анизотропных пластов в вертикальных и наклонных скважинах, определение вертикального и горизонтального сопротивлений; определение параметров тонкослоистого разреза (сопротивление каждого типа прослоев и их процентной доли в толще), сложенного из прослоев 2-х типов, при наличии априорной информации по одному из 3-х этих параметров.
Шифр модуля — 5ИК-3D-КА-100-150/100
Применяется — в открытом стволе нефтегазовых скважин, заполненных промывочной жидкостью на водной или нефтяной основе, а также в сухих скважинах.

Модуль содержит 23 трехкатушечных зонда ИК: 2 продольных зонда длиной 0.3м и 0.85м, 3 зонда длиной 0.5м с передатчиками в трех направлениях (X, Y, Z) и едиными осевыми (Z) приемниками, и 2 набора по 9 зондов длинами 1.26м и 2.05м с передатчиками и приемниками во всех трех направлениях (X, Y, Z). Все зонды работают на одной частоте 100 кГц.

ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ*Диапазон измеренийОсновная погрешность
ЗондКаналsк, мСм/мrк, Ом×м±(0.03´sк ±1 мСм/м)
3И0.3zzАктивный3÷20000.3÷300
Реактивный3÷15000.3÷15
3И0.5zzАктивный3÷15000.3÷300
Реактивный3÷15000.3÷20
3И0.85zzАктивный3÷10000.3÷300
Реактивный3÷10000.3÷30
3И1.26zzАктивный3÷5000.6÷300
Реактивный3÷10000.3÷35
3И2.05zzАктивный3÷3001.0÷300
Реактивный3÷7000.3÷45
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Общая длина прибора, мм4085не более
Диаметр прибора, мм100не более
Общая масса прибора, кг90не более
Диаметр исследуемых скважин, ммот 130 до 350
Скорость каротажа, м/чдо 1500
Комбинируемостьтранзитный
Положение в скважинес отклонителем/центрированное

* - ввиду большого количества данных, метрологические характеристики приводятся только для продольных (zz) зондов.

В приборе 5ИК-3D каждый триаксиальный зонд (1.26м и 2.05м) измеряет полную матрицу кажущихся проводимостей зондов:

 Здесь, например, элемент матрицы – кажущаяся проводимость зонда с передающей катушкой в направлении оси Y и приемной в направлении оси Z.

Традиционные индукционные измерения проводятся путем пропускания тока через генераторные катушки (T), ось которых совпадает с оcью прибора (Рис.1.1), также называемой осью Z (синяя). Эти катушки индуцируют в пласте вихревые токи, протекающие в однородной изотропной среде по круговым контурам с центрами на оси прибора в плоскости, перпендикулярной этой оси. Вихревые токи в среде наводят сигналы в приемных катушках (R), оси которых также совпадают с осью прибора.

Зонды трехкомпонентного индукционного каротажа дополнительно включают катушки, оси которых совпадают с осями X (красная) и Y (зеленая). Эти катушки и генерируют токи, протекающие по круговым контурам с центрами на этих осях в плоскостях, перпендикулярных этим осям. Вторичные токи в среде, индуцированные x-, y- и z-компонентами генераторных катушек возбуждают сигналы в аналогичных x-, y- и z- компонентах приемников. Разделение по времени как генерации, так и измерений позволяет регистрировать полную матрицу кажущихся проводимостей триаксиальных зондов. В вертикальных скважинах со строго горизонтально ориентированными слоями вся информация содержится в диагональных элементах матрицы , причем , а все недиагональные элементы матрицы равны нулю. В анизотропных пластах, имеющих наклон либо пересеченных наклонными скважинами, все элементы матрицы кажущихся проводимостей не равны нулю и содержат информацию о пластах.

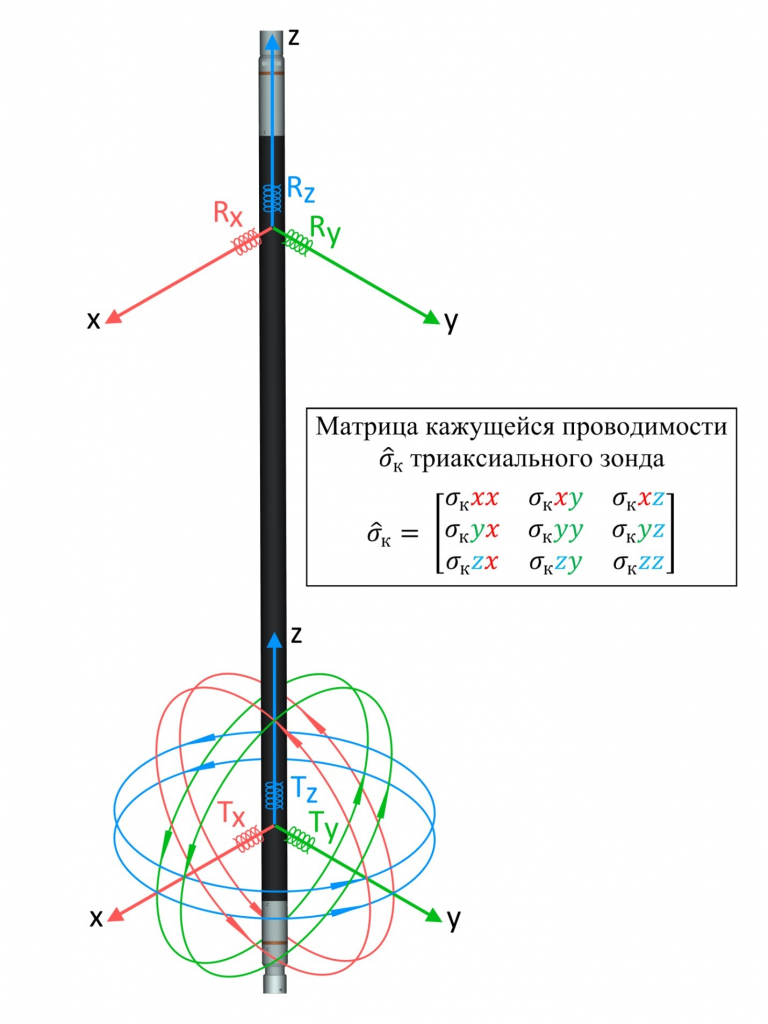

Рис.1.1 Схема измерений матрицы кажущихся проводимостей в приборе 5ИК-3D
