Программно-аппаратная платформа для контроля за разработкой месторождений «ГРАНИТ-ОНИКС»

В основу разработки скважинной аппаратуры ГРАНИТ положена следующая концепция:

• аппаратура представлена несколькими модулями;
• каждый модуль представляет собой самостоятельный многопараметровый или однопараметровый прибор, подключенный к транзитной центральной жиле кабеля;
• нескольких модулей, соединенных в единую сборку, при включении автоматически объединяются в многоканальную сеть для передачи информации по кабелю;
• сборка модулей и каждый модуль в сборке работают самостоятельно в режиме непрерывной поочерёдной выдачи кодированных сигналов в транзитную линию связи;
• модули работают в широком диапазоне питающего напряжения (42...100 В на нижнем конце кабеля), при давлении до 100 МПа и температуре до 150 °С.

Комплекс ГРАНИТ-ОНИКС является основным средством геофизических исследований на ряде предприятий России и за рубежом (Казахстан, Туркмения, Оман, ОАЭмираты).

Базовый комплект скважинной аппаратуры представлен модулями:

• К-5 (термометр, манометр, активный локатор муфт, индикатор гамма-излучения, конденсаторный влагомер);
• ПРИТОК (термоанемометр, индукционный резистивиметр, трехканальный индикатор акустических шумов);
• РАСХОД (турбинный расходомер для нефтяных скважин). Диаметр всех модулей 38 мм при длине, занимаемой перечисленными выше модулями в сборке 113, 70, 45 см.
• РАСХОД-Н (турбинный расходомер для нагнетательных скважин).

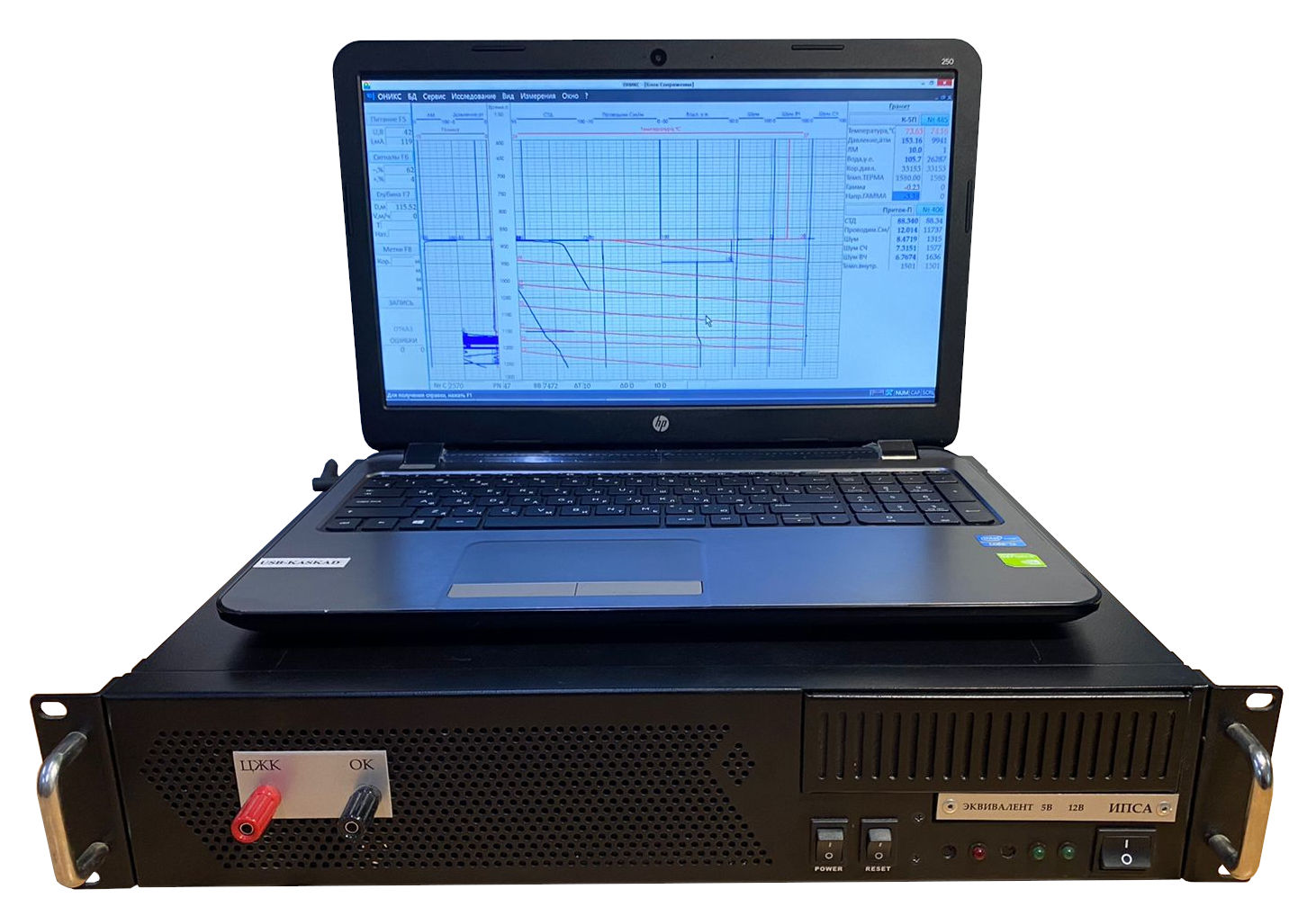

Примечание. Термометр является прецизионным и не требует градуировки. Базовый комплект поддерживается регистраторами ОНИКС, КАСКАД, КЕДР, ВУЛКАН.

Раширенный комплет скважинной аппаратуры включает в себя дополнительно модули:

• УЗИ (ультразвуковой расходомер-плотностномер для нагнетательных скважин);
• УЗИ-П (ультразвуковой плотностномер);
• ПРИТОК-С (термоанемометр, индукционный резистивиметр, шестнадцатиканальный спектральный индикатор акустических шумов);

Расширенный комплект поддерживается регистраторами ОНИКС и КАСКАД.

Аппаратура выпускается на основании ТУ 28.99.39-007-59912647-2022, разработанных в соответствии с требованиями ГОСТ Р 59554-2021 и имеет весь пакет необходимой разрешительной и технической документации.

Скважинная аппаратура

Аппаратура предназначена для измерения давления, температуры, влагосодержания, уровня гамма-излучения, электрической проводимости скважинной жидкости, скорости потока жидкости, уровня и спектра акустических шумов, локации муфт колонны и перфорации, проведения исследований методом ННКт.

Область применения - геофизические исследования в процессе испытания и контроля эксплуатационных скважин с использованием одножильного каротажного кабеля.

Решаемые задачи – контроль термобарических параметров в скважине, оценка отдающих и принимающих интервалов, выявление обводнённых интервалов, оценка технического состояния скважин.

Аппаратура состоит из следующих модулей:

• К-5 (термометр, манометр, активный локатор муфт, индикатор гамма-излучения, конденсаторный влагомер);
• ПРИТОК (термоанемометр СТИ, индукционный резистивиметр, трехканальный индикатор акустических шумов);
• ПРИТОК-С (термоанемометр СТИ, индукционный резистивиметр, 16-канальный индикатор амплитудно-частотного спектра акустических шумов);
• РАСХОД (турбинный расходомер для малодебитных скважин);
• РАСХОД –Н (расходомер для высокодебитных скважин).
• УЗИ (ультразвуковой расходомер-плотностномер для водяных скважин).
• УЗИ-П (ультразвуковой плотностномер для нефтяных скважин).

Каждый модуль снабжен телеметрическим блоком и представляет собой самостоятельный прибор, обеспечивающий преобразование и передачу одного или нескольких физических параметров. Модули соединяются друг с другом с помощью унифицированного стыковочного узла, обеспечивающего механические и электрические соединения модулей. При включении питания модули самостоятельно объединяются в единую многоканальную телеметрическую сеть, позволяющую одновременно передавать все измеряемые параметры. Наряду с измеряемой информацией передаётся служебная (типы и номера модулей, напряжение питания, температура внутри модулей).

Аппаратура выпускается в двух модификациях, отличающихся максимальными рабочими давлением и температурой: 1) 60 МПа, 125 °С; 2) 100 МПа, 150 °С. Модули УЗИ и УЗИ-П выпускаются только для температурного диапазона 125 °С. Диаметр модулей 38 мм, напряжение питания +45В, по одной жиле, потребляемый ток ( в зависимости от модуля) не более 80 мА.
