Устройство соединительное двухшарнирное

Категория товара
  Вспомогательное оборудование для работы сборками

connect-equipment-01
connect-equipment-02
Характеристики
Предназначен — для механического и электрического соединения различных приборов в сборках
Шифр модуля — СУ-76-02, СУ-90-02
Применяется — при необходимости обеспечить гибкую приборную компоновку; при необходимости центрирования отдельных модулей в сборке приборов; при необходимости обеспечить расположение соединяемых модулей на разных осях

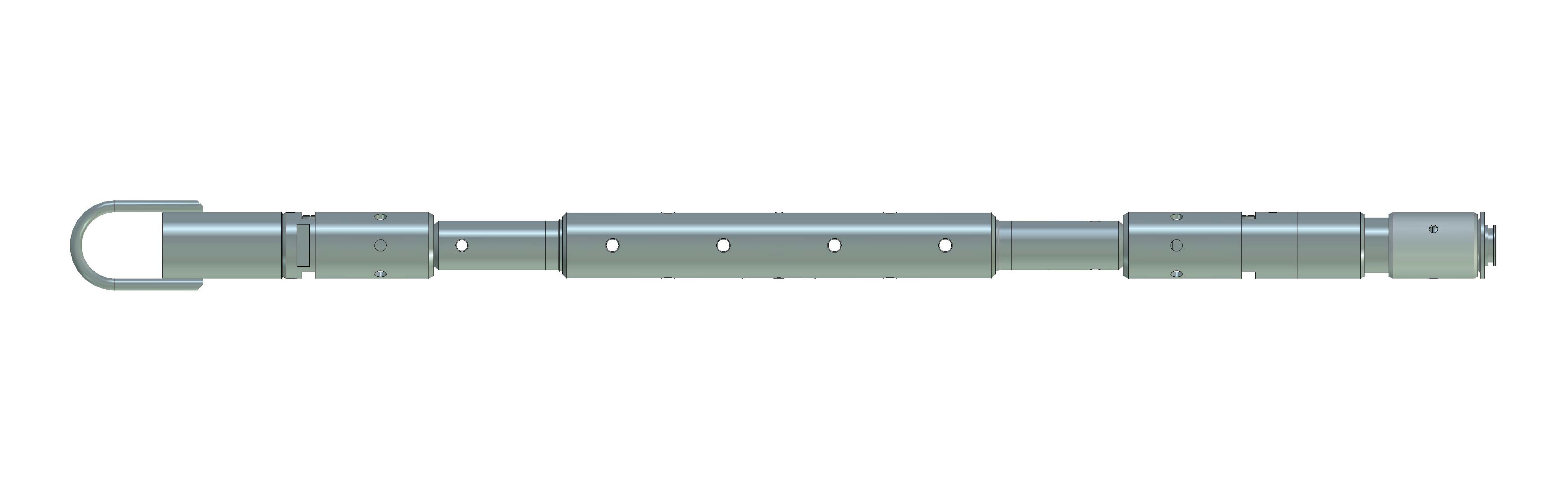

Соединитель представляет собой конструкцию, состоящую из верхней приборной головки с шаровым шарниром, корпуса, нижней приборной головки с шарниром, двух изоляторов



ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
ШифрСУ-76-02СУ-90-02
Присоединительная резьбаTr70х8Tr80х8
Максимальный диаметр, мм7690
Длина, мм,не более
  • габаритная
12251928
  • сборочная
9751617
Максимальная осевая нагрузка при растяжении, кН60300
Максимальное отклонение по осям состыкованных приборов в направлении, перпендикулярном оси скважины, º1212
Масса, кг,не более2556
