Устройство соединительное одношарнирное

Категория товара
  Вспомогательное оборудование для работы сборками

connect-equipment-01-1

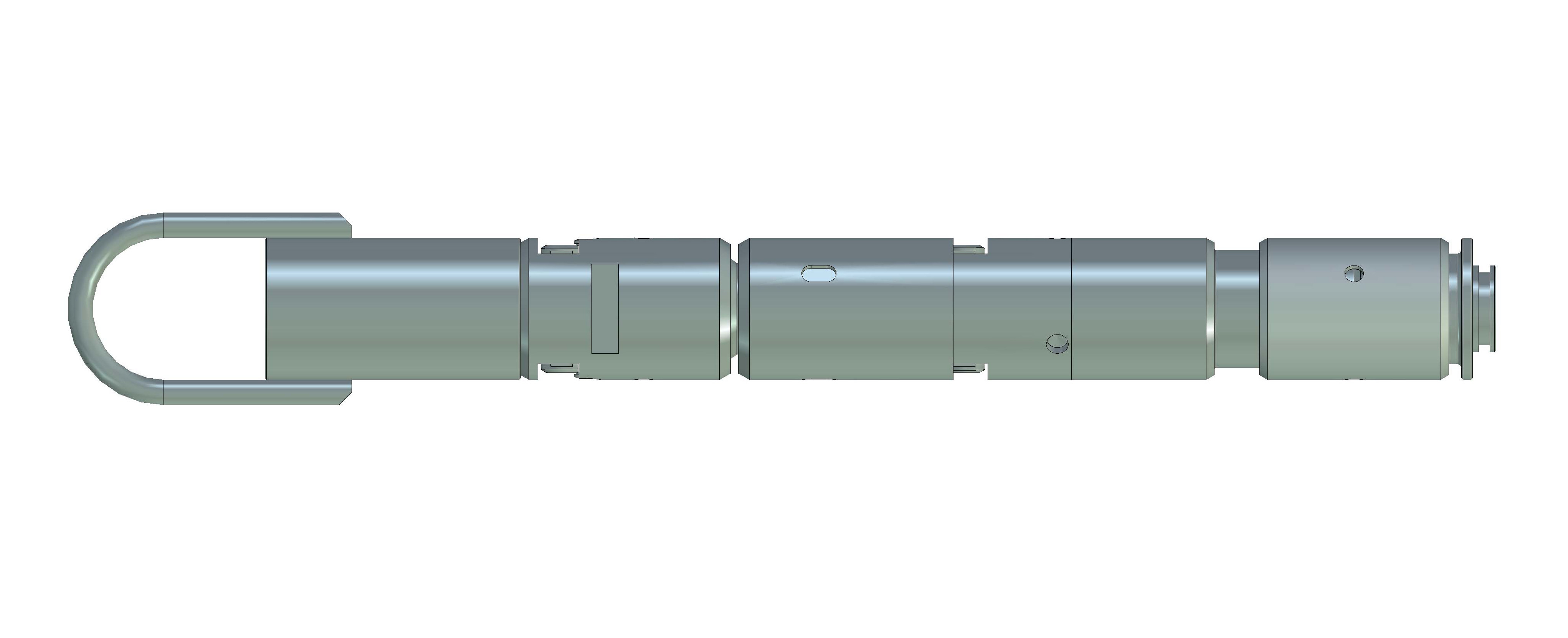

connect-equipment-01-2
Характеристики
Предназначен — для механического и электрического соединения различных приборов в сборках
Шифр модуля — СУ-76-01, СУ-90-01
Предназначен — для механического и электрического соединения различных приборов в сборках
Применяется:
  • при необходимости обеспечить гибкую приборную компоновку;
  • при необходимости центрирования отдельных модулей в сборке приборов;
  • при необходимости обеспечить расположение соединяемых модулей на разных осях
Соединитель представляет собой конструкцию, состоящую из верхней присоединительной головки с шарниром и гайкой и нижней присоединительной головки, двух изоляторов ввода проводников.



ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
ШифрСУ-76-01СУ-90-01
Присоединительная резьбаTr70х8Tr80х8
Максимальный диаметр, мм7690
Длина, мм,не более
  • габаритная
850905
  • сборочная
6005600
Максимальная осевая нагрузка при растяжении, кН60300
Максимальное отклонение по осям состыкованных
приборов в направлении, перпендикулярном оси скважины, °		66
Масса, кг,не более2333
