Прихватоопределитель

Категория товара
  Дополнительное оборудование

sticking-determinant-01

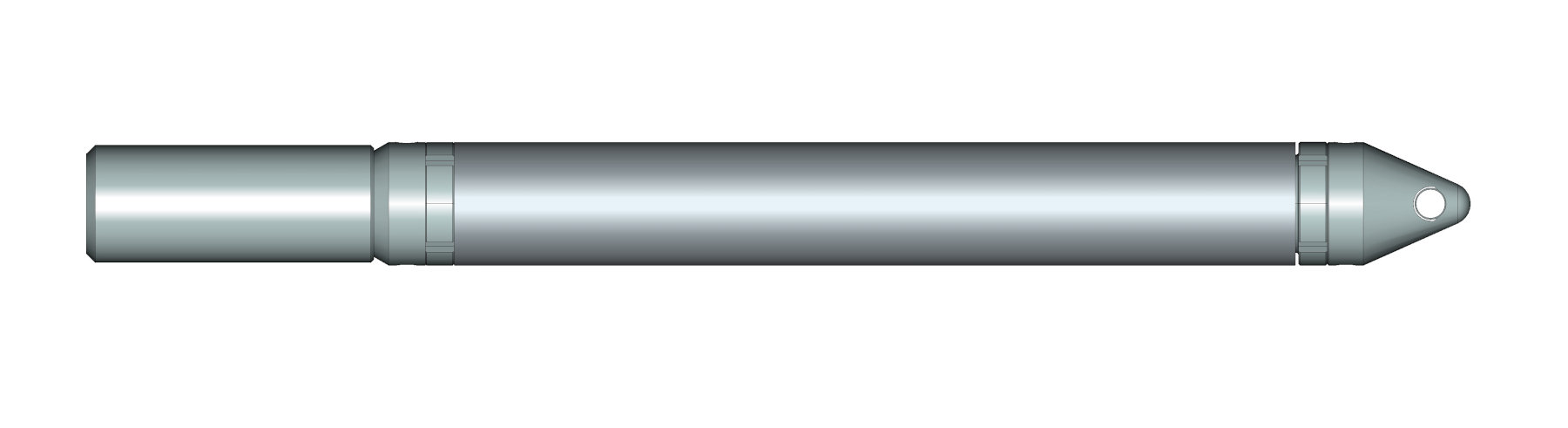

sticking-determinant-02

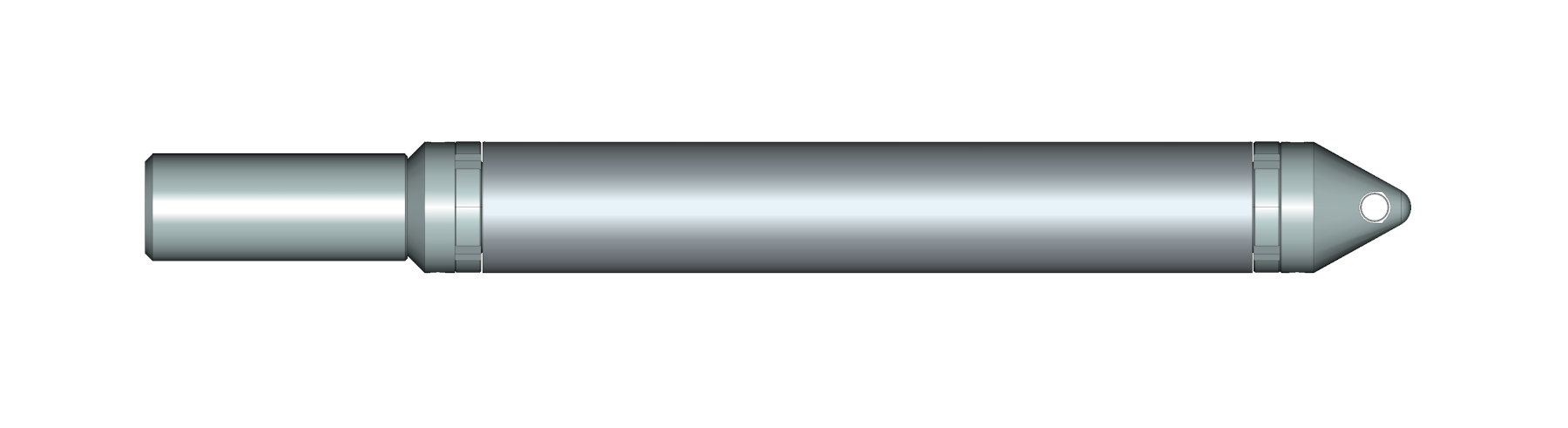

sticking-determinant-03
Характеристики
Предназначен — для определения места прихвата бурового инструмента или НКТ в скважинах
Решаемые задачи — определение места прихвата бурового инструмента или НКТ
Шифр модуля — ПО-К-38-150/100, ПО-К-43-150/100, ПО-К-50-150/100, ПО-К-70-150/100
Комплект состоит из наземного блока и собственно прихватоопределителя. Наземный блок служит для питания прихватоопределителя и управления его работой при постановке магнитных меток в ручном или автоматическом режиме. Измерительный и исполнительный элемент прихватоопределителя представляет собой электромагнит, состоящий из сердечника и обмотки.



ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫДиапазон измеренийОсновная погрешность
Показания локатора муфт10 разрядный АЦПНе нормируется
ЧувствительностьУвеличение уровня сигнала при прохождении муфты не менее чем в пять разНе нормируется

Питание при постановке магнитных меток на буровом инструменте:

напряжение питания, В

ток питания, мА





+200 ÷ +300

300





±30

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ НАЗЕМНОГО БЛОКА
Напряжение питания, В220±22
Частота питания, Гц50±1
Время непрерывной работы, час8не менее
Габариты, мм315х255х155не более
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ПРИХВАТООПРЕДЕЛИТЕЛЯ
ПрихватоопределительПО-38ПО-43ПО-50ПО-70
Длина, мм, не более471485485570
Диаметр, мм, не более38435070
Масса, кг, не более4,55712.5
Условный диаметр труб, в которых применяется, мм
Бурильные трубы с высаженными внутрь концами89х7-9, 10289х7, 10289х7, 102114х7, 127
Бурильные трубы с высаженными наружу концами73, 8973х7-9, 8989, 102102, 114
Насосно-компрессорные трубы60, 7360, 7373х5.5, 89102, 114
Скорость каротажа, м/чдо 2000
Комбинируемостьконцевой
Положение в скважинесвободное
