Модуль электрического микроимиджера

Категория товара

Характеристики

Предназначен — для определения характера неоднородностей пластов горных пород, пересечённых скважиной, методом многоэлектродного бокового микрокаротажа.
Решаемые задачи — построение микрорезистивных изображений стенок скважины; определение качественных и количественных характеристик неоднородности пластов; оценка ориентации трещин в пространстве и плотности их образования; оценка угла падения и простирания пластов в пространстве.
Шифр модуля — ЭМИ-К/А-130-120/80
Применяется — в открытом стволе нефтегазовых скважин, заполненных промывочной жидкостью на водной основе. Допускается работа как на кабеле (с модулем ТЛС), так и на бурильных трубах (с модулем МСП).

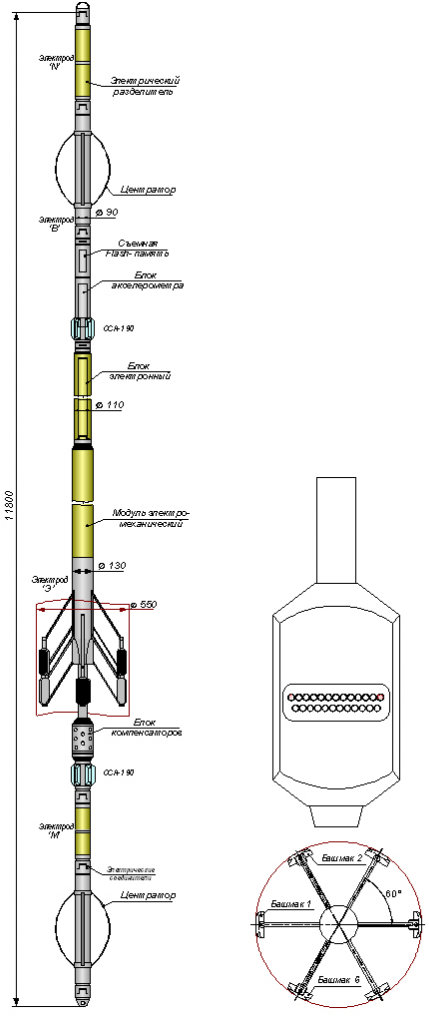

Зондовая установка содержит шесть башмаков, разнесенных по углу на 60° и прижимаемых к стенке скважины управляемой рычажной системой. На каждом башмаке расположены 25 измерительных электродов, равномерно разнесенных по углу.

ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ	Диапазон измерений	Погрешность
Кажущееся микросопротивление, Ом×м	0.2÷2000
Диаметр скважины (D), мм	180÷550	3 при D ≤ 350мм 5 при D > 350мм
Зенитный угол (θ), °	0÷180	0,2
Визирный угол, °	0÷360	±(0,125/\|sinθ\|+0,4) при 0,5° ≤ θ ≤6,5° ±1,5° при 6,5° ≤ θ ≤173,5
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Длина модуля без центраторов, мм Длина модуля с центраторами, мм	8200 11800	не более
Диаметр модуля (макс.), мм	130	не более
Масса модуля, кг	500	не более
Количество башмаков	6
Количество измерительных электродов	150
Покрытие исследованием ствола скважины, % (для скважины диаметром 216 мм)	55
Вертикальное разрешение, мм	5
Диапазон температуры окружающей среды рабочих условий применения, °С	от –10 до 120
Верхнее значение гидростатического давления рабочих условий применения, МПа	80
Диаметр исследуемых скважин, мм	от 180 до 550
Скорость каротажа, м/ч	до 360
Комбинируемость	транзитный
Положение в скважине	с отклонителями, с центраторами
