Кабельно-автономная платформа ГИС диаметром 90мм «КАСКАД-К/А-90»
Предназначен — для измерения внутренней геометрии открытых стволов нефтегазовых скважин методом акустического каротажа на отраженных волнах
Решаемые задачи — определение профиля скважины по восьми внутренним радиусам в каждом поперечном сечении
Шифр модуля — АСПГ-К/А-90(150)- 150/100
Применяется — в нефтегазовых скважинах, включая горизонтальные, заполненных жидкостью на водной или нефтяной основе с плотностью не более 1,2 г/см3
Предназначен — для измерения параметров распространения продольной, поперечной и Стоунли волн, в том числе в низкоскоростных разрезах
Решаемые задачи:
- определение коэффициента пористости и литологического состава пород;
- расчёт модулей упругости горных пород;
- оценка величины и направления сдвиговой акустической анизотропии
Шифр модуля — АВАК-К/А-90-150/100
Применяется — в нефтегазовых скважинах, включая горизонтальные, заполненных жидкостью на водной или нефтяной основе

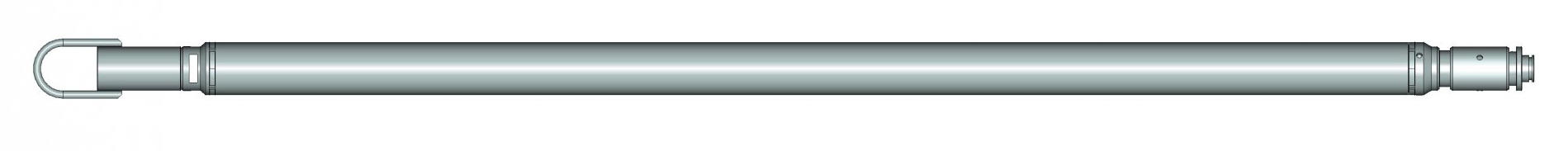

Предназначен — для питания электрических схем комплекса при работе комплекса в автономном режиме
Решаемые задачи — обеспечение питанием электрических схем модулей комплекса
Шифр модуля — МП-А-108-150/100
Применяется — в открытом/закрытом стволе нефтегазовых скважин, заполненных любой промывочной жидкостью
Предназначен — для измерения водонасыщенной пористости пород методом компенсированного нейтрон-нейтронного каротажа по тепловым нейтронам - 2ННКт
Решаемые задачи:
- корреляция разрезов скважин и литологических изменений;
- детальное литологическое расчленение;
- определение пористости пластов;
- выделение газоносных пластов, газожидкостного и водонефтяного контакта;
- определение коэффициента газонасыщенности
Шифр модуля — 2ННК-К/А-90-150/100
Применяется — для исследования открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью

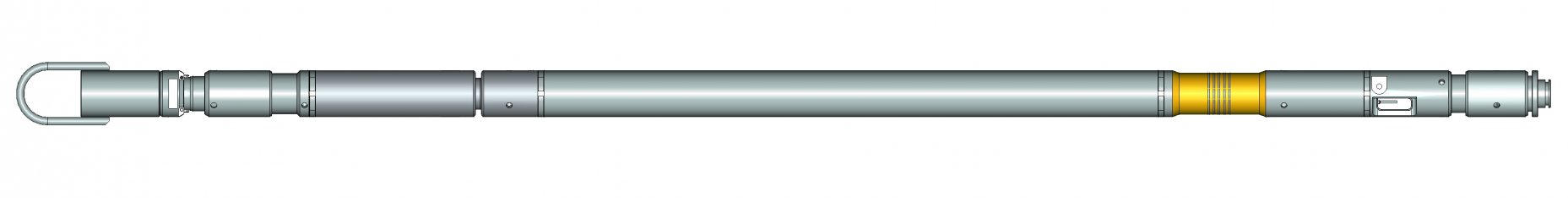

Предназначен — для проведения измерений технологических параметров: скважины - температуры (T°), гидростатического давления (P), удельного сопротивления раствора (ρc); процесса спускоподъемных операций – натяжения на головке прибора, ускорения по трем осям, напряжения питания сборки и внутренней температуры модуля
Решаемые задачи:
- контроль за растяжением-сжатием и движением комплекса в скважине;
- определение удельного сопротивления промывочной жидкости в интервале исследований;
- определение температуры пластов горных пород, геотермического градиента;
- определение гидростатического давления по стволу скважины
Шифр модуля — МТК-К/А-90-150/100
Применяется — при исследовании открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью

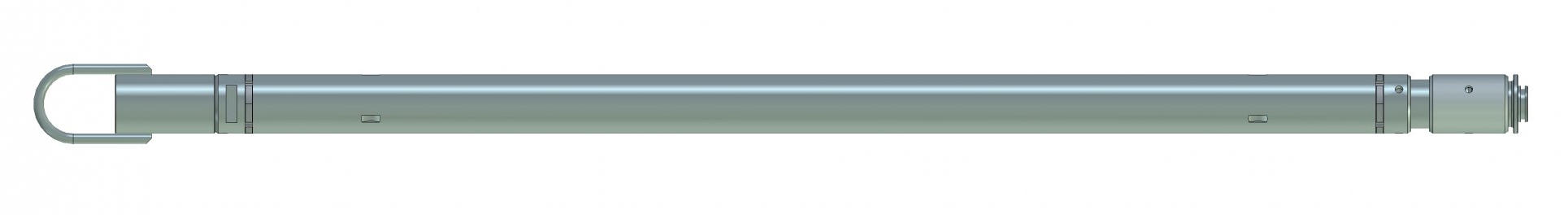

Предназначен — для измерения мощности экспозиционной дозы (МЭД) естественного гамма-излучения. Прибор дополнительно снабжен активным локатором муфт для индикации муфтовых соединений обсадной колонны
Решаемые задачи:
- литологическое расчленение и корреляция разрезов скважин;
- индикация муфтовых соединений обсадной колонны и привязка к разрезу скважины
Шифр модуля — ГК+ЛМ-К/А-90-150/100
Применяется — для исследования открытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью
Предназначен — для питания электрических схем модулей комплекса при работе в кабельном режиме через геофизический кабель
Решаемые задачи — обеспечение питанием электрических схем модулей комплекса
Шифр модуля — МП-К-90-150/100
Применяется — в открытом/закрытом стволе нефтегазовых скважин, заполненных любой промывочной жидкостью

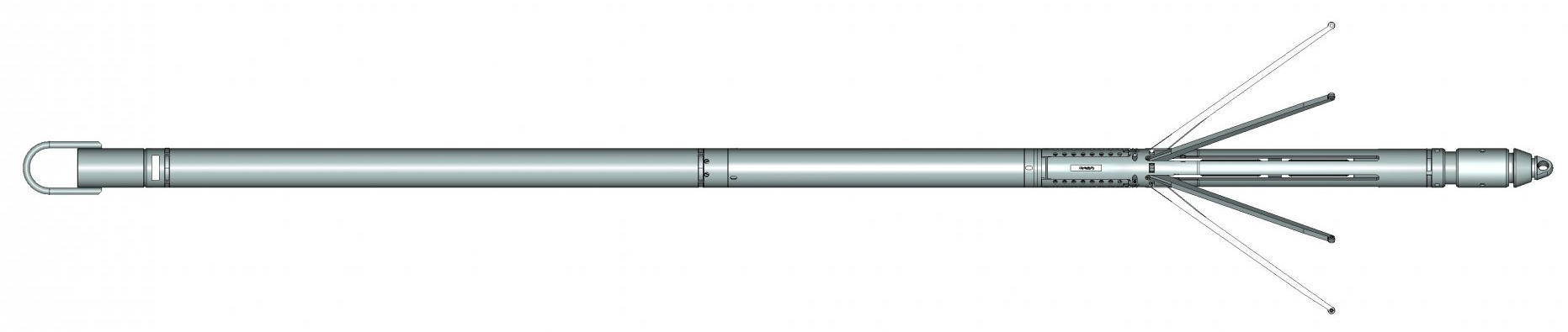

Предназначен — для независимого измерения шести радиусов в скважине
Решаемые задачи:
- измерение диаметра скважины;
- поиск желобов;
- подсчёт объёма затрубного пространства скважины;
- контроль технического состояния скважины и др.
Шифр модуля — МСКП-КМ-90-150/100
Применяется — в открытом и закрытом стволе нефтегазовых скважин
Решаемые задачи — выделение коллекторов в разрезе нефтегазовых скважин; оценка удельного электрического сопротивления пластов; оценка насыщенности коллекторов
Шифр модуля — ЭКВР-К/А-90(120)-150/100
