Кабельно-автономная платформа ГИС диаметром 76мм «КАСКАД-К/А-76»
Предназначен — для проведения измерений технологических параметров в скважине: температуры (T°), гидростатического давления (P), удельного сопротивления раствора (ρc) и для контроля за процессом спускоподъемных операций – измерение величины натяжения на головке прибора, ускорения по трем осям, напряжения питания сборки и внутренней температуры модуля
Решаемые задачи:
- контроль за растяжением-сжатием и движением комплекса в скважине;
- определение удельного сопротивления промывочной жидкости в интервале исследований;
- определение температуры пластов горных пород, геотермического градиента;
- определение гидростатического давления по стволу скважины
Шифр модуля — МТК-К/А-76-150/100
Применяется — при исследовании открытых и обсаженных нефтяных и газовых скважин, заполненных любой промывочной жидкостью
Предназначен — для организации работы комплекса модулей при проведении геофизических исследований на кабеле или на буровом инструменте, а также при использовании технологии «мокрого конца»
Решаемые задачи:
- обмен данными наземного оборудования и скважинных модулей;
- резервирование данных, полученных от скважинных модулей и наземного оборудования, в устройство внешней памяти TDISK;
- сбор данных от скважинных модулей в устройство внешней памяти TDISK
Шифр модуля — ТЛС-К/А-76-150/100
Применяется — в открытом/закрытом стволе нефтегазовых скважин, заполненных любой промывочной жидкостью
Предназначен — для измерения массового содержания в горных породах естественных радиоактивных элементов (ЕРЭ): тория (Th), урана (U) и калия (K)
Решаемые задачи :
- корреляция разрезов скважин и литологических изменений;
- детальное литологическое расчленение;
- оценка глинистости;
- стратиграфические исследования;
- определение/уточнение фильтрационно-ёмкостных свойств;
- определение/уточнение минерального состава пород
Шифр модуля — СГК-К/А-76-150/100
Применяется — для исследования открытого и закрытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью
Решаемые задачи:
- выделение коллекторов в разрезе нефтегазовых скважин;
- оценка удельного электрического сопротивления пластов;
- оценка насыщенности коллекторов
Шифр модуля — ЭКВР-К/А-76-150/100

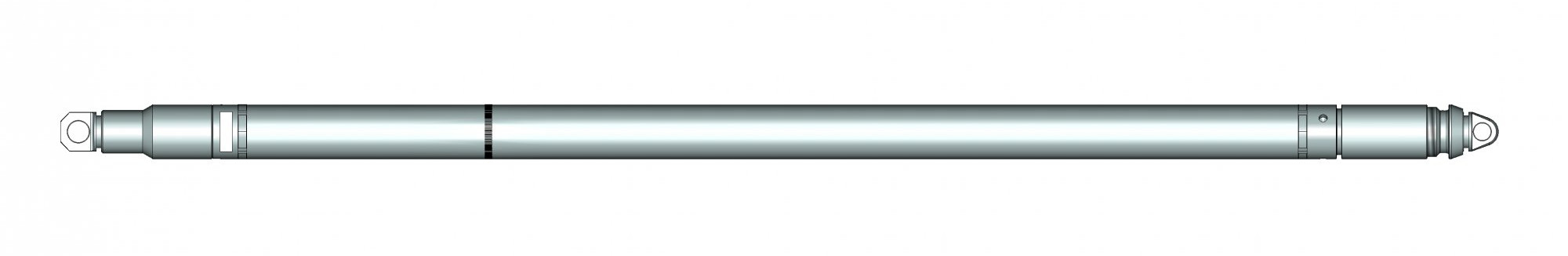

Предназначен — для измерения мощности экспозиционной дозы (МЭД) естественного гамма-излучения. Прибор дополнительно снабжен активным локатором муфт для индикации муфтовых соединений обсадной колонны.
Решаемые задачи:
- литологическое расчленение и корреляция разрезов скважин;
- индикация муфтовых соединений обсадной колонны и привязка к разрезу скважины
Шифр модуля — ГК+ЛМ-К/А-76-150/100
Применяется — для исследования открытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью

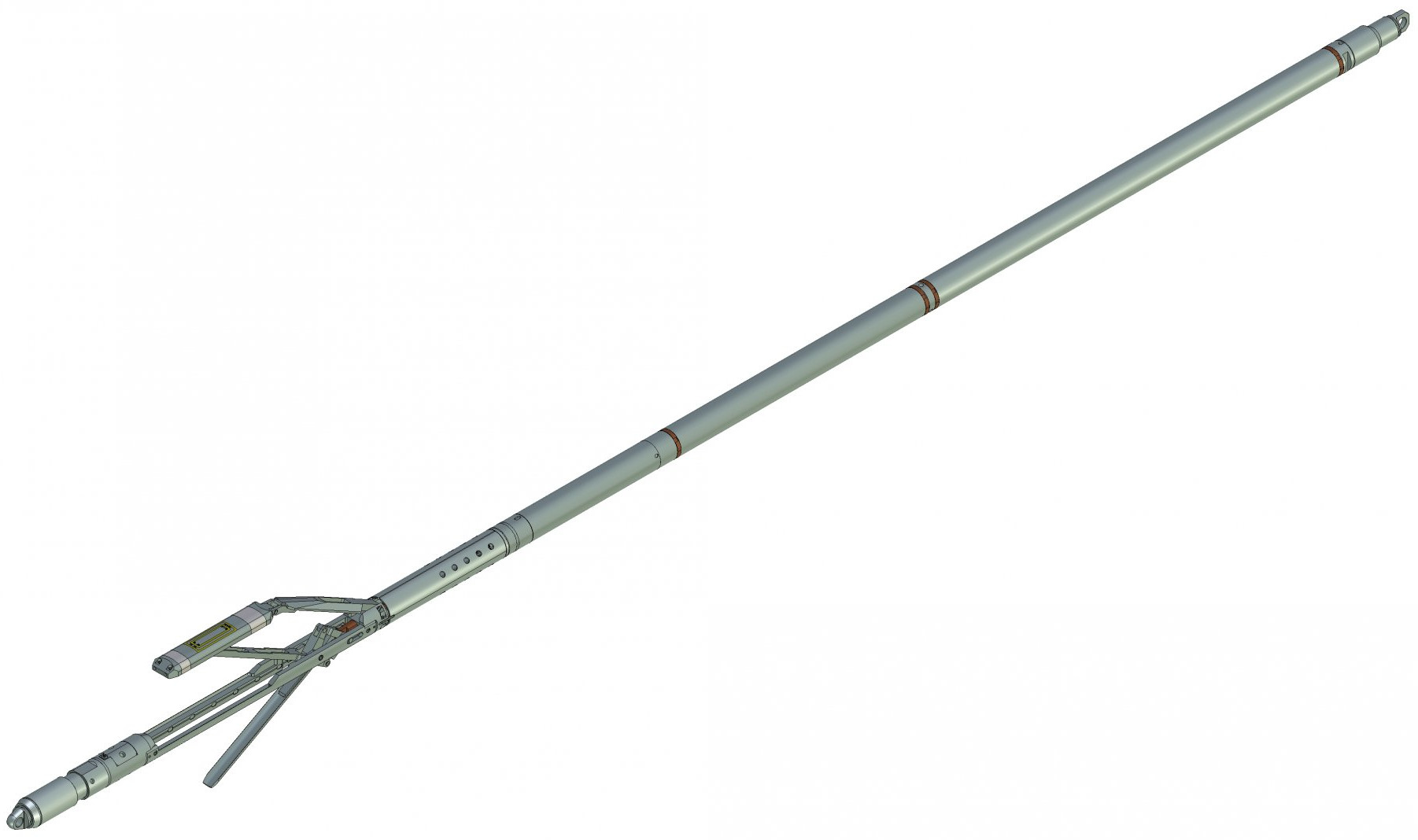

Предназначен — для измерения кажущегося удельного электрического сопротивления горных пород, пересеченных скважиной, зондом бокового микрокаротажа (БМК) с одновременным измерением диаметра скважины
Решаемые задачи:
- выделение коллекторов в разрезе нефтегазовых скважин;
- оценка удельного электрического сопротивления прискважинной зоны пластов
Шифр модуля — БМК-КМ-76-150/100
Применяется — в открытом стволе нефтегазовых скважин, заполненных водной промывочной жидкостью

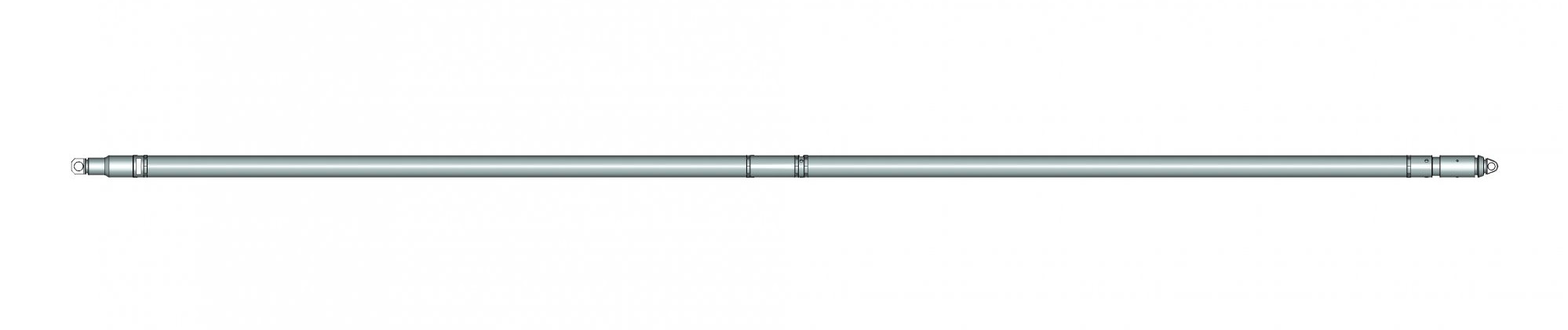

Предназначен — для питания электрических схем комплекса при работе в автономном режиме
Решаемые задачи — обеспечение питанием электрических схем модулей комплекса
Шифр модуля — МП-А-76-150/100
Применяется — в открытом/закрытом стволе нефтегазовых скважин, заполненных любой промывочной жидкостью

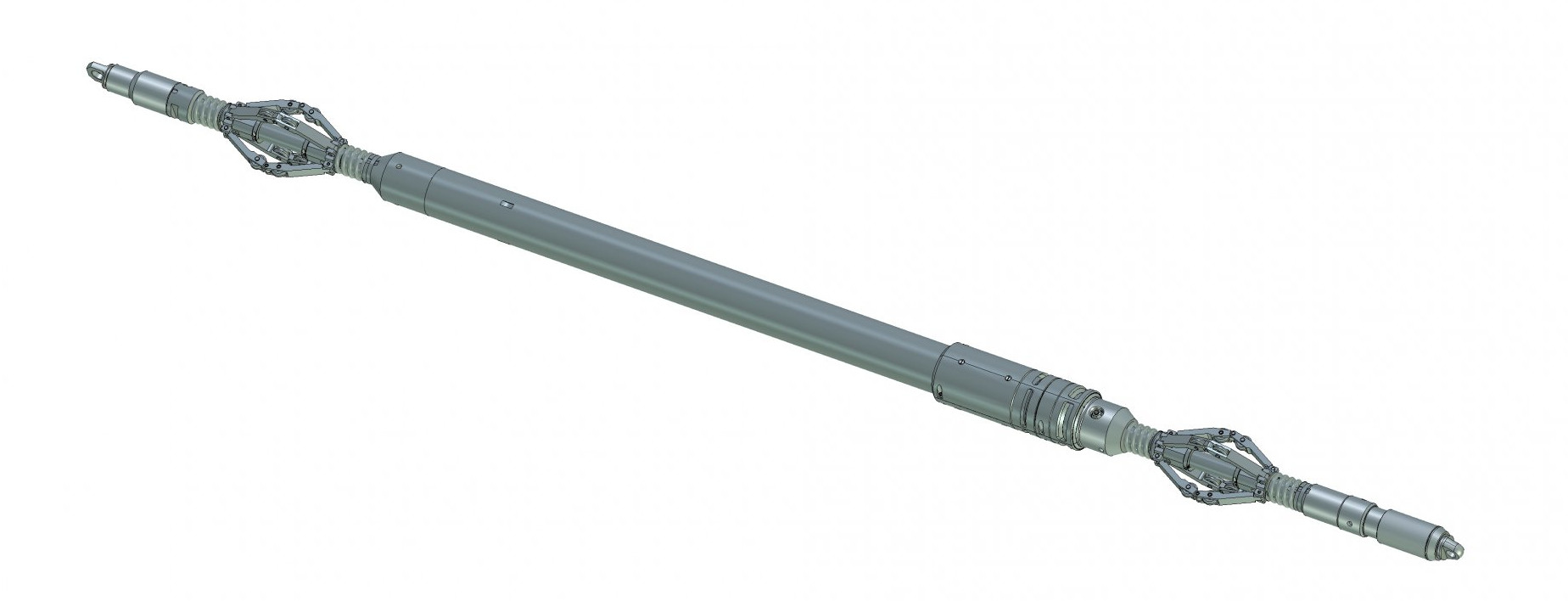

Предназначен — для измерения объемной плотности цементного камня и толщины обсадных колонн диаметром 146 и 168 мм
Решаемые задачи:
- оценка технического состояния обсадной колонны;
- оценка качества цементирования скважины
Шифр модуля — СГПТ-К/А-76(108)-150/100
Применяется — для исследования закрытого ствола нефтяных и газовых скважин, в том числе горизонтальных, заполненных любой промывочной жидкостью

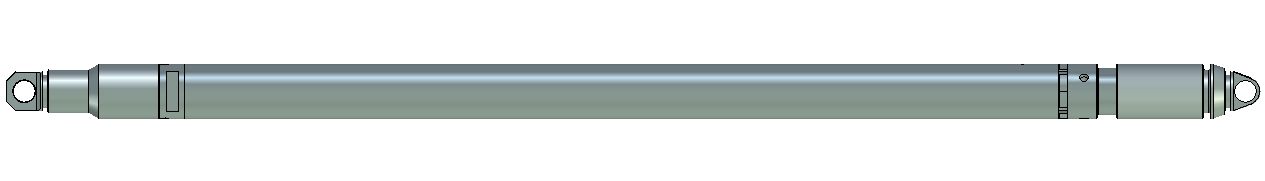

Предназначен — для организации процесса опроса и сбора данных от модулей, обеспечения питанием в автономном режиме работы модулей с контролем тока и напряжения
Решаемые задачи:
- организация процесса опроса;
- сбор данных от скважинных модулей в устройство внешней памяти FDISK;
- обеспечение питанием в автономном режиме работы
Шифр модуля — МСП-А-76-150/100
Применяется — в открытом/закрытом стволе нефтегазовых скважин, заполненных любой промывочной жидкостью
